Konwerter QUATTRO Opticum RED LNB-03H Premium do multiswitcha 4 wyjścia

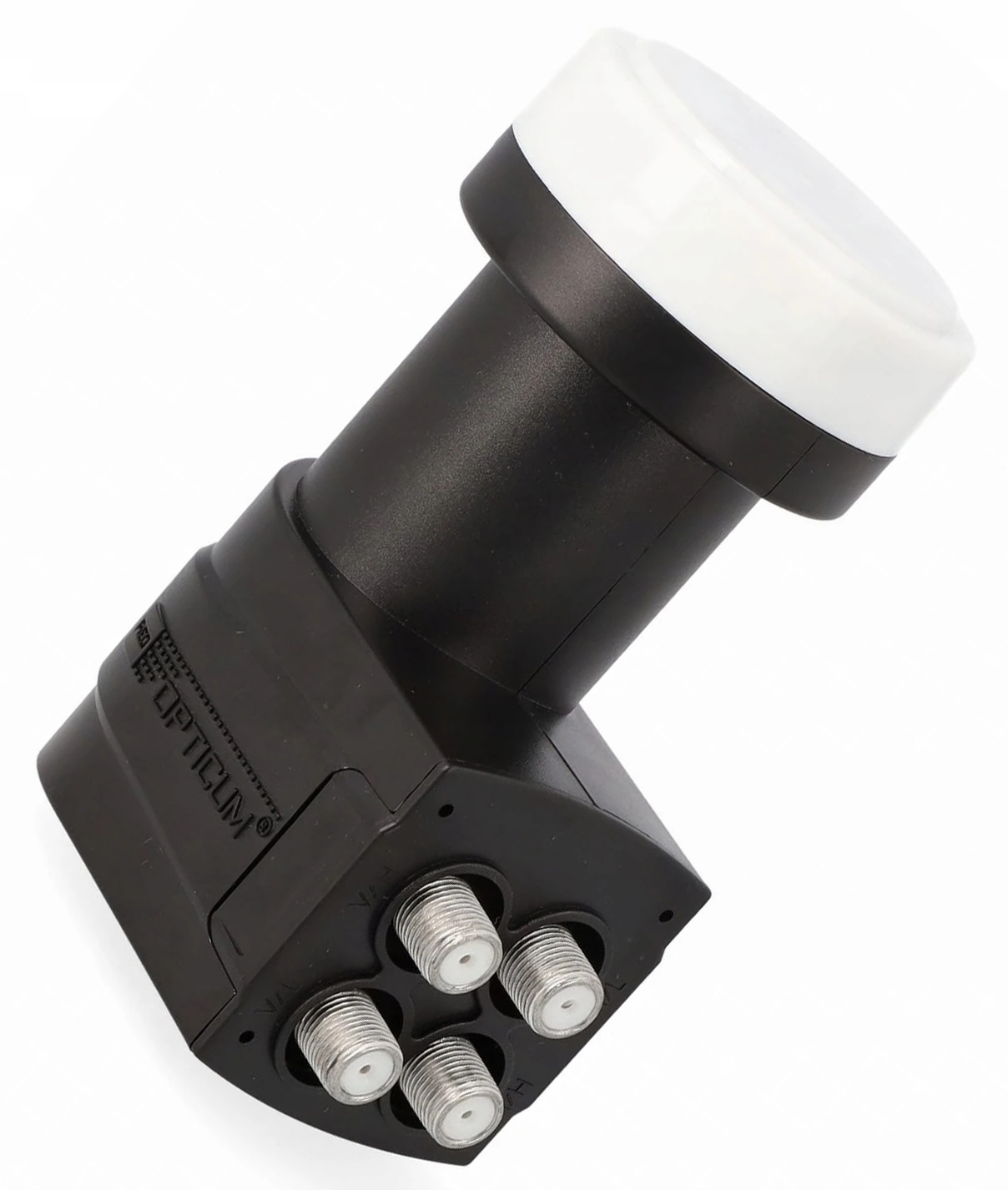

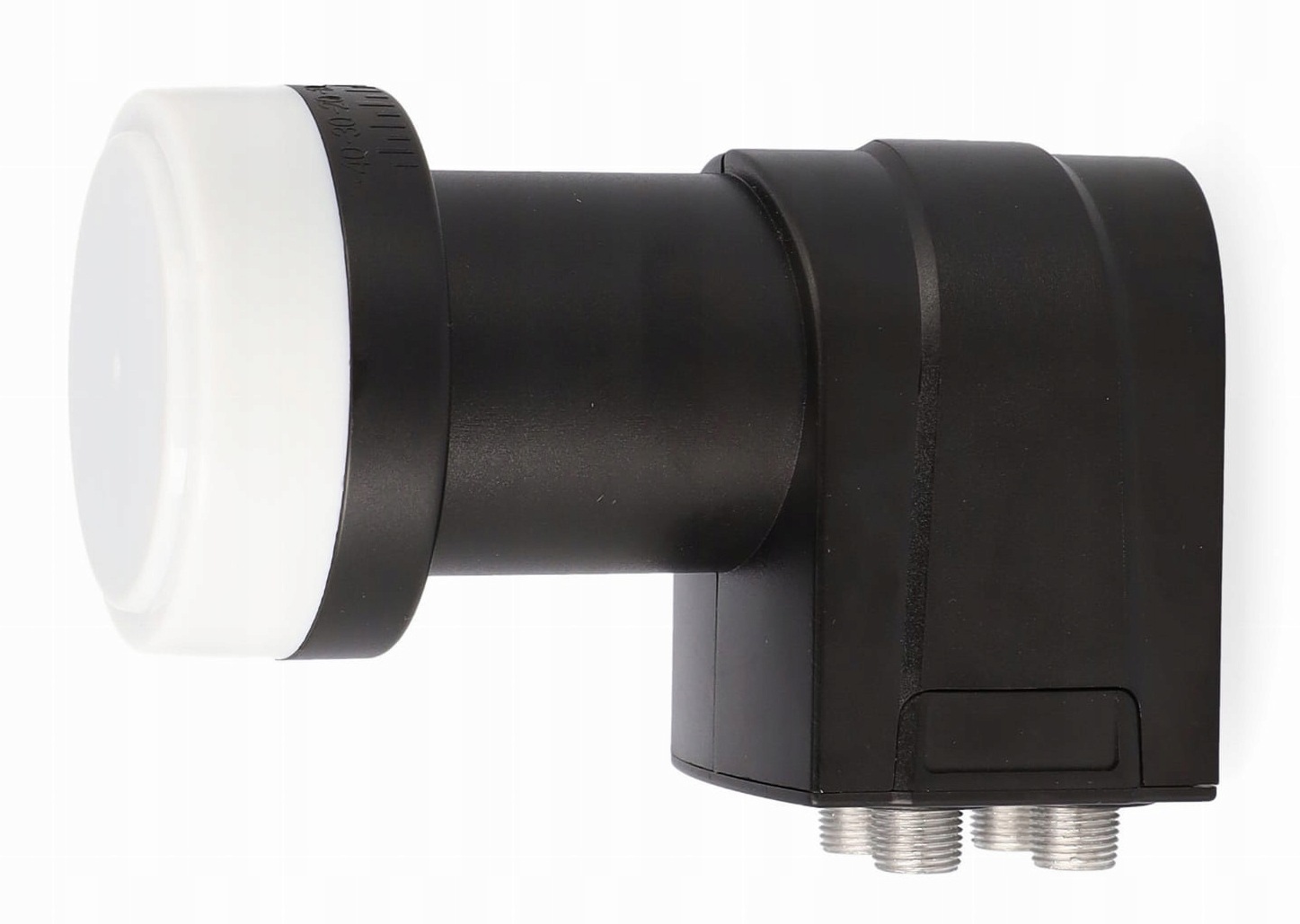

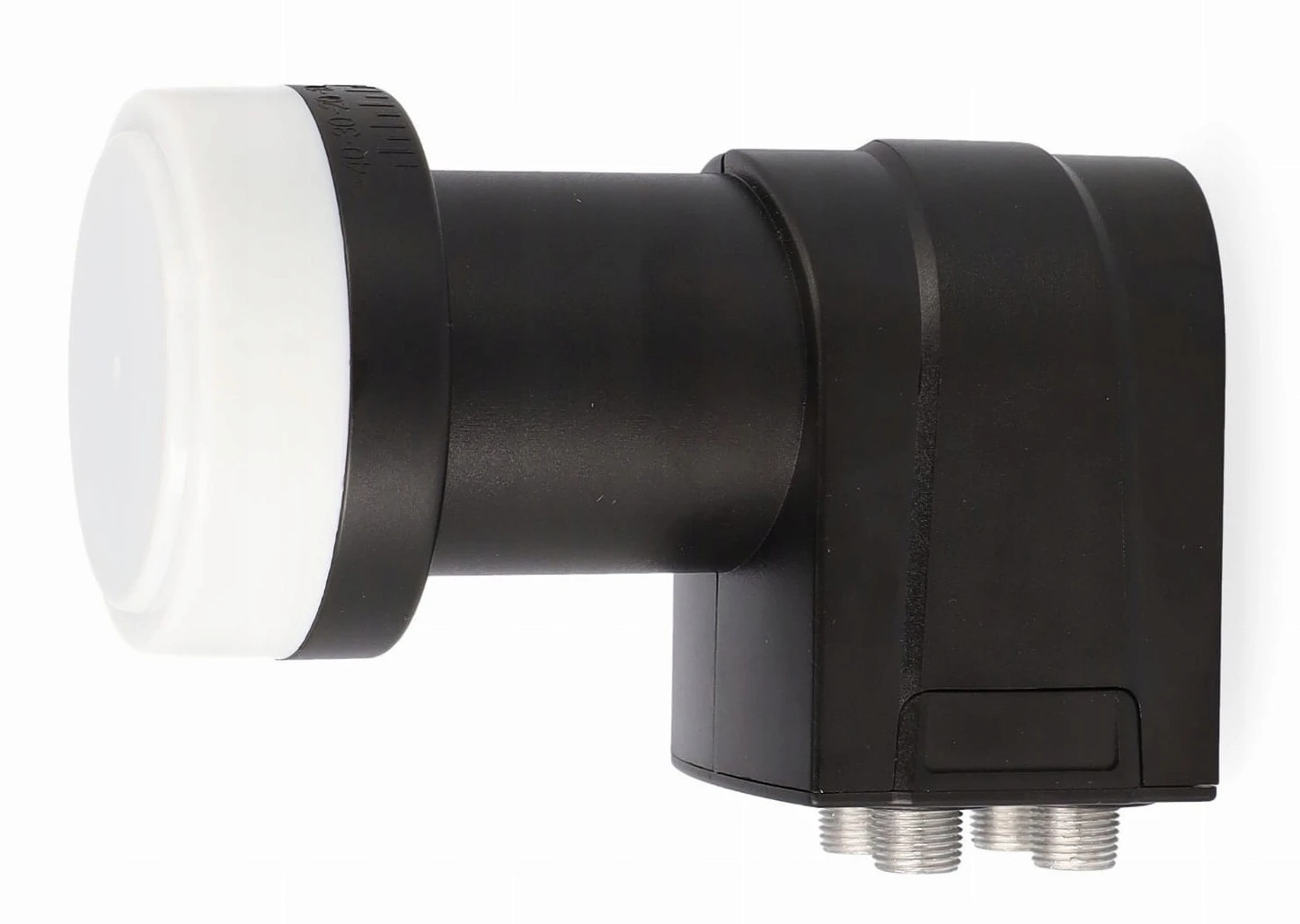

Konwerter satelitarny QUATTRO Opticum RED LNB-03H Premium

Konwerter satelitarny Opticum RED LNB-03H Premium QUATTRO to urządzenie przeznaczone do odbioru sygnału telewizji satelitarnej w instalacjach wykorzystujących multiswitche. Model wyposażono w cztery wyjścia odpowiadające poszczególnym pasmom i polaryzacjom, dzięki czemu umożliwia rozprowadzenie sygnału z jednej anteny do wielu odbiorników za pośrednictwem odpowiedniego multiswitcha.

UWAGA! Konwerter QUATTRO nie jest przeznaczony do bezpośredniego podłączenia 4 tunerów satelitarnych. Wszystkie cztery wyjścia służą do współpracy z multiswitchem.

Opticum RED LNB-03H Premium charakteryzuje się deklarowanym przez producenta współczynnikiem szumów 0,1 dB. Konstrukcja została opracowana z myślą o instalacjach wymagających stabilnego odbioru sygnału satelitarnego oraz jego dalszej dystrybucji.

Konwerter posiada standardową średnicę mocowania 40 mm, dzięki czemu pasuje do wielu popularnych uchwytów anten satelitarnych. Może być wykorzystywany zarówno w instalacjach domowych, jak i bardziej rozbudowanych systemach zbiorczych.

Konwerter QUATTRO a QUAD – cztery wyjścia do multiswitcha, nie tunerów

Opticum RED LNB-03H Premium to konwerter typu QUATTRO, a nie QUAD. Rozróżnienie tych dwóch rodzajów konwerterów jest szczególnie ważne podczas projektowania instalacji satelitarnej.

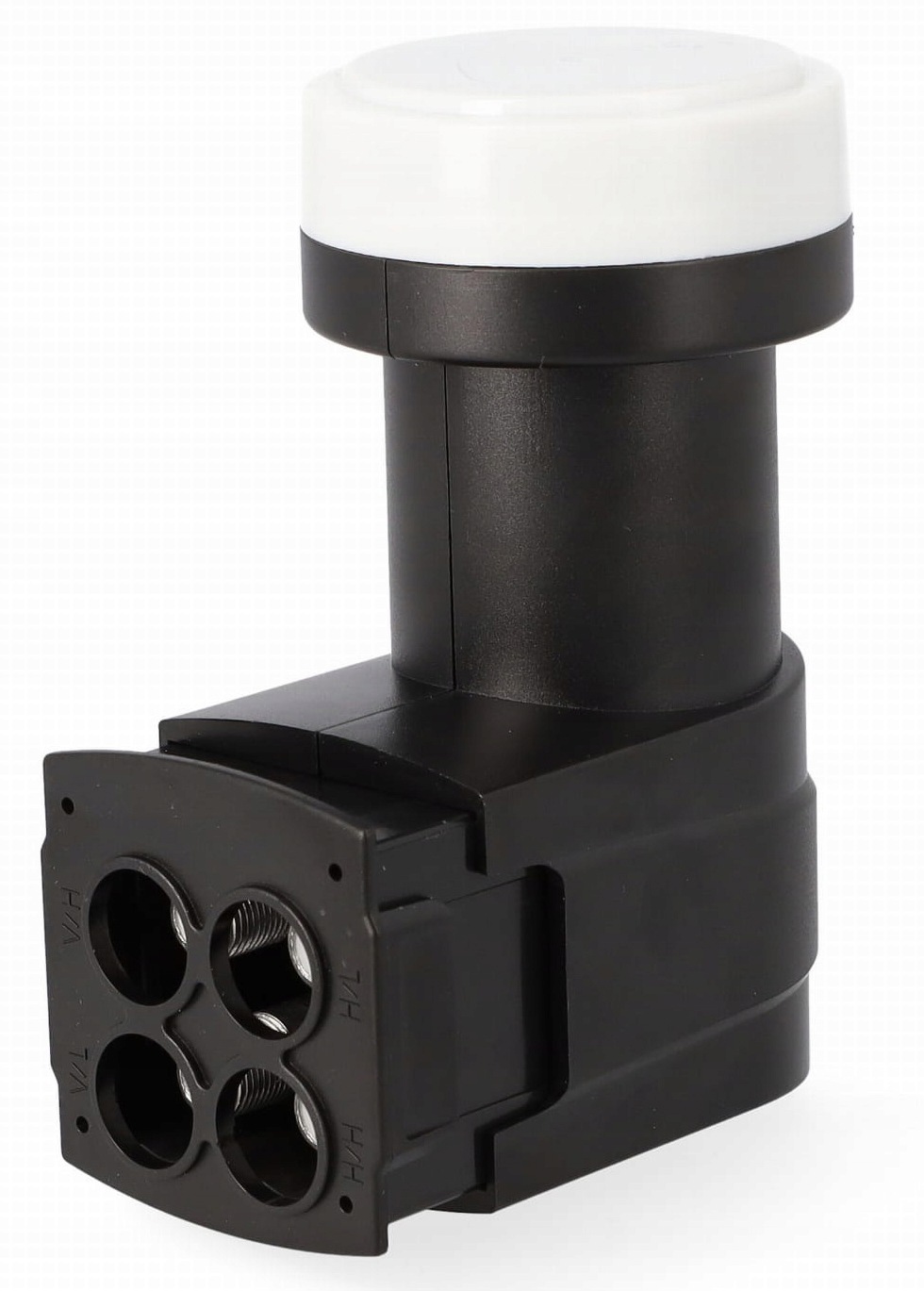

Cztery wyjścia konwertera QUATTRO mają stałe przypisanie:

• VL (Vertical Low) – polaryzacja pionowa, pasmo dolne.
• HL (Horizontal Low) – polaryzacja pozioma, pasmo dolne.
• VH (Vertical High) – polaryzacja pionowa, pasmo górne.
• HH (Horizontal High) – polaryzacja pozioma, pasmo górne.

Każde wyjście należy podłączyć do odpowiedniego wejścia multiswitcha. Dopiero multiswitch wybiera właściwy zakres sygnału dla poszczególnych odbiorników.

Najważniejsze zastosowania konwertera Opticum RED LNB-03H:

• Instalacje satelitarne w domach jednorodzinnych z wieloma gniazdami RTV-SAT.
• Zbiorcze systemy antenowe w budynkach wielorodzinnych.
• Instalacje wykorzystujące multiswitche do dystrybucji sygnału.
• Stacje czołowe telewizji zbiorczej i kablowej.
• Systemy rozprowadzania sygnału satelitarnego w paśmie pośredniej częstotliwości.

Jeżeli chcesz podłączyć bezpośrednio cztery tunery satelitarne, wybierz konwerter QUAD, a nie QUATTRO. Model LNB-03H Premium wymaga instalacji z odpowiednim multiswitchem.

Parametry techniczne konwertera Opticum RED LNB-03H Premium

• Marka: Opticum
• Producent: AX Technology
• Model: RED LNB-03H Premium
• Rodzaj: konwerter satelitarny QUATTRO
• Liczba wyjść: 4
• Typ wyjść: VL, HL, VH, HH
• Przeznaczenie: instalacje satelitarne z multiswitchem
• Częstotliwość wejściowa pasma dolnego: 10,7–11,7 GHz
• Częstotliwość wejściowa pasma górnego: 11,7–12,75 GHz
• Częstotliwość oscylatora LOW: 9,75 GHz
• Częstotliwość oscylatora HIGH: 10,60 GHz
• Częstotliwość wyjściowa pasma dolnego: 950–1950 MHz
• Częstotliwość wyjściowa pasma górnego: 1100–2150 MHz
• Sygnał przełączający pasma: 22 kHz
• Deklarowany współczynnik szumów: 0,1 dB
• Średnica mocowania: 40 mm
• Waga: około 250 g
• Bezpośrednie podłączenie 4 tunerów: nie
• Współpraca z multiswitchem: tak
• Zastosowanie: instalacje indywidualne i zbiorcze RTV-SAT

FAQ – konwerter QUATTRO Opticum RED LNB-03H Premium

• Czy konwerter Opticum RED LNB-03H Premium obsługuje bezpośrednio 4 tunery? Nie. Jest to konwerter QUATTRO, którego cztery wyjścia służą do podłączenia multiswitcha. Nie należy traktować ich jako czterech niezależnych wyjść do tunerów.
• Czym różni się konwerter QUATTRO od QUAD? QUAD pozwala na bezpośrednie podłączenie czterech niezależnych głowic satelitarnych. QUATTRO przekazuje cztery stałe zakresy sygnału do multiswitcha.
• Czy Opticum RED LNB-03H wymaga multiswitcha? Tak, model został zaprojektowany do współpracy z multiswitchami w instalacjach satelitarnych.
• Ile telewizorów można podłączyć do konwertera QUATTRO? Liczba niezależnych połączeń satelitarnych zależy od zastosowanego multiswitcha i konfiguracji instalacji, a nie od liczby wyjść konwertera.
• Co oznaczają oznaczenia VL, HL, VH i HH? Są to cztery kombinacje polaryzacji pionowej i poziomej oraz dolnego i górnego pasma satelitarnego, przekazywane osobnymi przewodami do multiswitcha.
• Czy konwerter pasuje do standardowego uchwytu antenowego? Tak, posiada mocowanie o średnicy 40 mm, stosowane w wielu popularnych antenach satelitarnych.
• Czy można wykorzystać konwerter w budynku wielorodzinnym? Tak, model QUATTRO nadaje się do instalacji zbiorczych, w których sygnał rozdzielany jest za pomocą multiswitchy.
• Czy konwerter Opticum RED LNB-03H Premium nadaje się do odbioru telewizji HD i 4K? Tak, może pracować w instalacjach odbierających programy satelitarne HD i 4K, pod warunkiem odpowiedniego sygnału, odbiornika i pozostałych elementów instalacji.
• Czy konwerter QUATTRO można zastąpić modelem QUAD? Nie zawsze. Oba typy mają cztery wyjścia, ale ich sposób działania jest inny. W typowej instalacji multiswitchowej należy stosować konwerter QUATTRO.
