Konwerter satelitarny QUATTRO Opticum LRP-04H do multiswitcha 4 wyjścia

Konwerter QUATTRO Opticum LRP-04H – do instalacji z multiswitchem

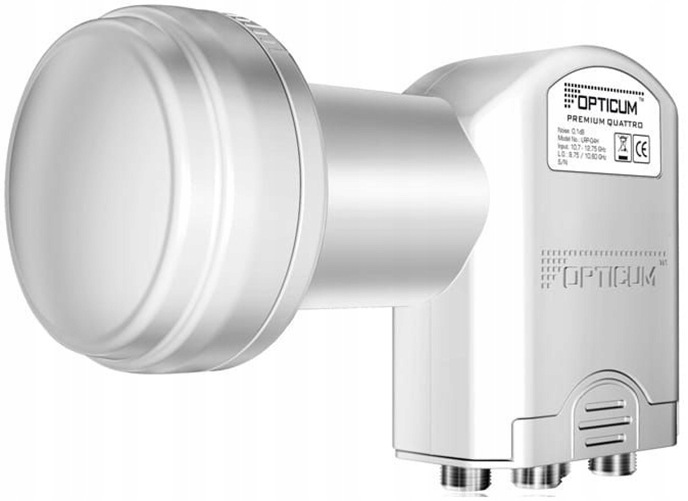

Konwerter satelitarny Opticum LRP-04H QUATTRO jest przeznaczony do instalacji zbiorczych telewizji satelitarnej, w których sygnał z anteny rozprowadzany jest do wielu odbiorników za pomocą multiswitcha.

UWAGA! Konwerter QUATTRO nie służy do bezpośredniego podłączenia 4 tunerów satelitarnych. Jego cztery wyjścia są przeznaczone do podłączenia multiswitcha.

W przeciwieństwie do konwertera QUAD, który umożliwia bezpośrednie podłączenie czterech niezależnych głowic satelitarnych, model QUATTRO udostępnia na osobnych wyjściach cztery zakresy sygnału satelitarnego. Multiswitch odpowiednio wybiera i rozdziela sygnał pomiędzy podłączone tunery.

Konwerter Opticum LRP-04H sprawdzi się w domowych i zbiorczych instalacjach antenowych, w których planowana jest obsługa większej liczby gniazd satelitarnych.

Cztery wyjścia konwertera QUATTRO – jak działa współpraca z multiswitchem?

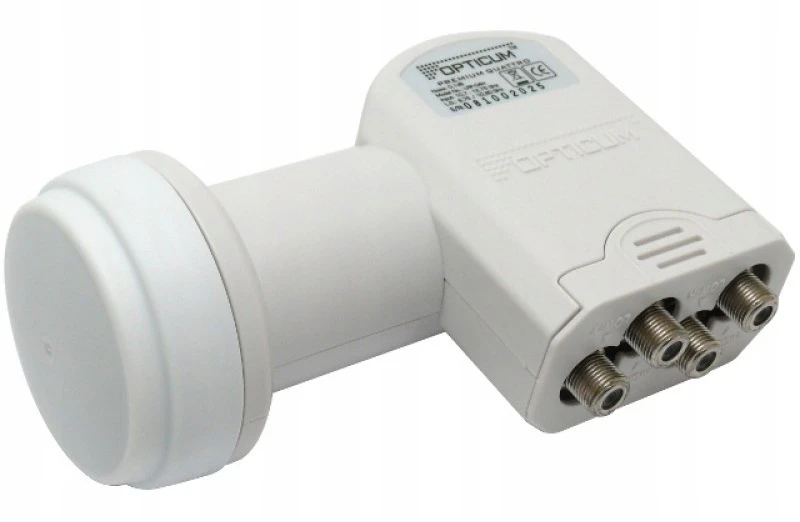

Konwerter Opticum LRP-04H posiada cztery wyjścia o stałym przypisaniu pasma i polaryzacji:

• VL – pasmo dolne, polaryzacja pionowa.
• HL – pasmo dolne, polaryzacja pozioma.
• VH – pasmo górne, polaryzacja pionowa.
• HH – pasmo górne, polaryzacja pozioma.

Wszystkie cztery wyjścia należy połączyć z odpowiednimi wejściami multiswitcha. Następnie multiswitch rozprowadza sygnał do poszczególnych gniazd satelitarnych.

Ważne: 4 wyjścia QUATTRO nie oznaczają obsługi 4 tunerów bezpośrednio. Do takiego zastosowania należy wybrać konwerter typu QUAD. Model QUATTRO jest przeznaczony do współpracy z multiswitchem i może obsługiwać instalacje z większą liczbą odbiorników, zależnie od zastosowanego multiswitcha.

Parametry techniczne konwertera Opticum LRP-04H

• Marka: Opticum / AX Technology
• Model: LRP-04H
• Typ: QUATTRO
• Liczba wyjść: 4 – VL, HL, VH, HH
• Przeznaczenie: instalacje satelitarne z multiswitchem
• Pasmo dolne: 10,7–11,7 GHz
• Pasmo górne: 11,7–12,75 GHz
• Częstotliwość oscylatora LOW: 9,75 GHz
• Częstotliwość oscylatora HIGH: 10,60 GHz
• Częstotliwość wyjściowa pasma dolnego: 950–1950 MHz
• Częstotliwość wyjściowa pasma górnego: 1100–2150 MHz
• Sygnał przełączający pasma: 22 kHz
• Współczynnik szumów według specyfikacji: 0,1 dB
• Średnica mocowania: 40 mm
• Waga: około 250 g
• Bezpośrednie podłączenie 4 tunerów: nie – wymagany multiswitch

FAQ – konwerter satelitarny QUATTRO Opticum LRP-04H

• Czy konwerter Opticum LRP-04H można podłączyć do 4 tunerów? Nie. Pomimo czterech wyjść jest to konwerter QUATTRO przeznaczony do współpracy z multiswitchem, a nie do bezpośredniego podłączenia czterech niezależnych tunerów.
• Czym różni się konwerter QUATTRO od QUAD? QUAD posiada cztery niezależne wyjścia do tunerów, natomiast QUATTRO udostępnia cztery stałe kombinacje pasma i polaryzacji dla multiswitcha.
• Czy konwerter LRP-04H wymaga multiswitcha? Tak, w typowej instalacji odbiorczej należy zastosować odpowiedni multiswitch.
• Ile telewizorów może obsługiwać konwerter QUATTRO? Liczba niezależnych połączeń satelitarnych zależy od liczby wyjść multiswitcha i konfiguracji instalacji, a nie od czterech wyjść samego konwertera.
• Czy Opticum LRP-04H nadaje się do instalacji zbiorczej? Tak, jest przeznaczony między innymi do rozprowadzania sygnału satelitarnego w instalacjach multiswitchowych.
• Czy konwerter pasuje do standardowego uchwytu antenowego? Model posiada szyjkę montażową o średnicy 40 mm.
• Czy można zastąpić nim konwerter QUAD? Nie bez odpowiedniej zmiany instalacji. Oba typy mają cztery wyjścia, ale działają inaczej i służą do innych zastosowań.
