Multiswitch Opticum OMS TRQ 5/16 Platinium Line 16 wyjść SAT DVB-T2

Multiswitch Opticum OMS TRQ 5/16 Platinium Line – rozdzielacz sygnału SAT i DVB-T2

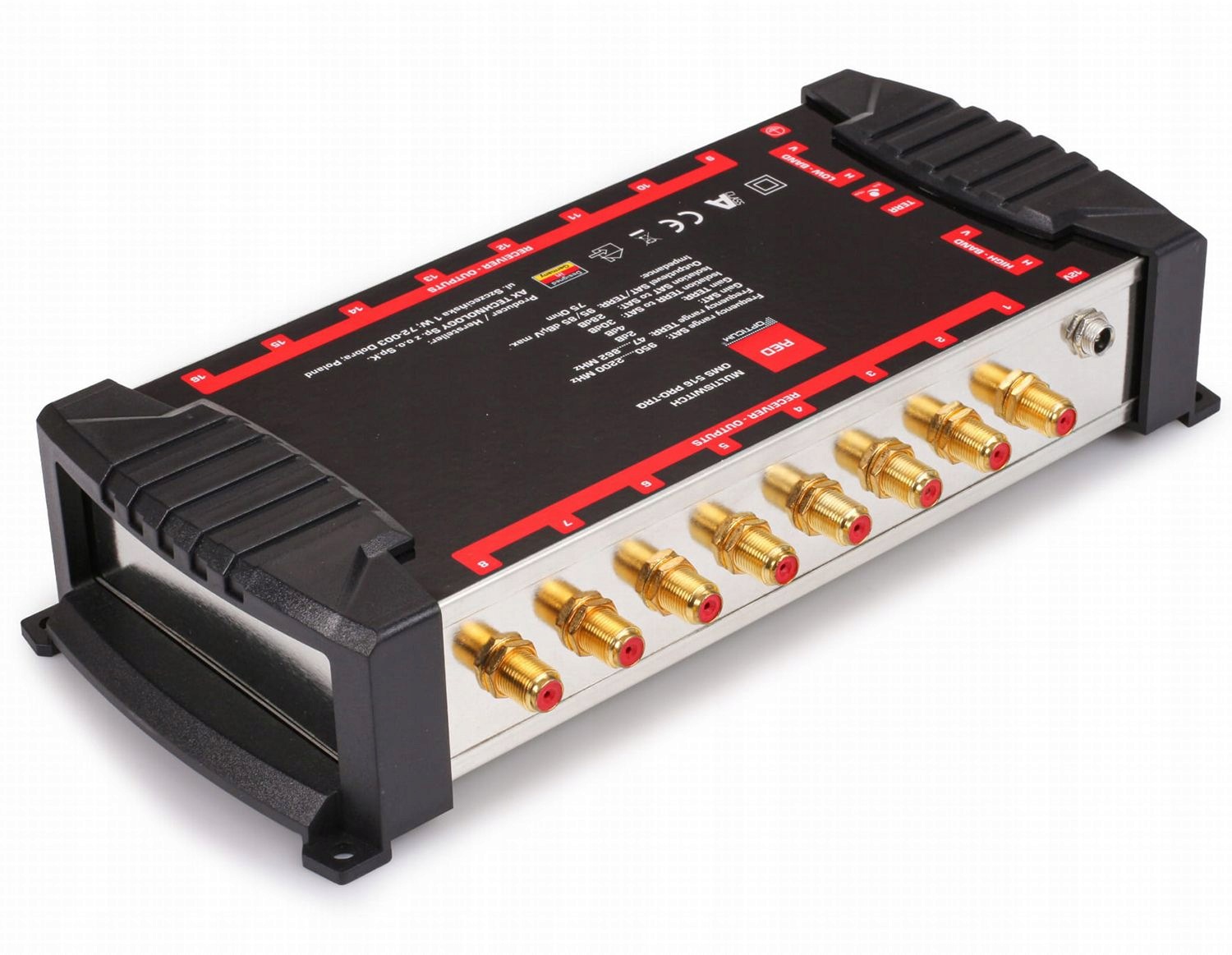

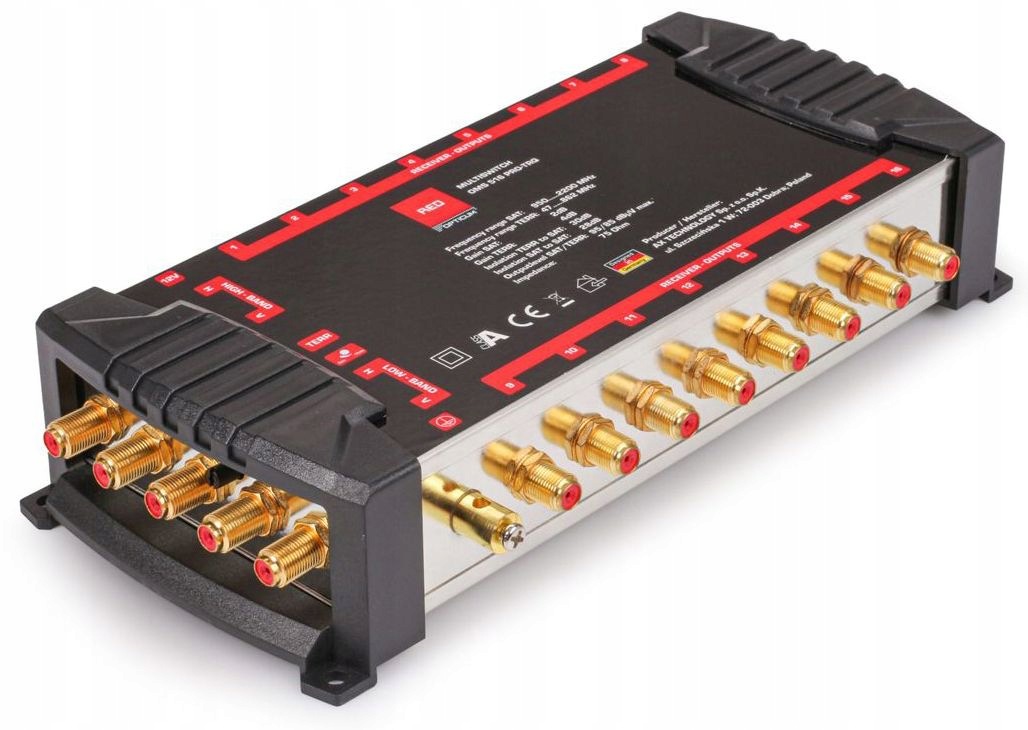

Multiswitch Opticum OMS TRQ 5/16 Platinium Line to urządzenie przeznaczone do rozprowadzania sygnału telewizji satelitarnej i naziemnej w rozbudowanych instalacjach antenowych RTV-SAT. Wyposażony w 5 wejść i 16 wyjść abonenckich, umożliwia dystrybucję sygnału z jednej pozycji satelitarnej oraz anteny naziemnej do maksymalnie 16 niezależnych połączeń odbiorczych.

Urządzenie współpracuje z konwerterami satelitarnymi typu QUATTRO, a także z kompatybilnymi konwerterami QUAD. Cztery wejścia SAT odpowiadają za odbiór poszczególnych pasm i polaryzacji, natomiast piąte wejście służy do doprowadzenia sygnału telewizji naziemnej.

Multiswitch 5/16 Opticum pozwala połączyć sygnały SAT i DVB-T2 w jednej instalacji kablowej. Ich rozdzielenie przy odbiorniku odbywa się za pomocą odpowiedniego gniazda końcowego RTV-SAT.

Model z serii Platinium Line wyposażono w zewnętrzny zasilacz, co ogranicza nagrzewanie elektroniki wewnątrz obudowy. Konstrukcja jest przeznaczona do montażu wewnątrz budynków, w miejscach zabezpieczonych przed wilgocią i niekorzystnymi warunkami atmosferycznymi.

Multiswitch 16 wyjść Opticum – instalacje zbiorcze i regulacja sygnału naziemnego

Opticum OMS TRQ 5/16 sprawdzi się w domach jednorodzinnych z wieloma gniazdami antenowymi, budynkach wielorodzinnych, pensjonatach oraz niewielkich obiektach noclegowych. Pozwala zbudować centralną instalację antenową bez konieczności montowania osobnej anteny satelitarnej dla każdego odbiornika.

Najważniejsze zalety multiswitcha:

• 16 wyjść abonenckich – możliwość doprowadzenia sygnału do 16 niezależnych głowic satelitarnych.
• 5 wejść sygnałowych – cztery wejścia SAT i jedno wejście telewizji naziemnej.
• Obsługa konwertera QUATTRO – współpraca z czterema stałymi zakresami VL, HL, VH i HH.
• Regulacja tłumienia toru naziemnego 0–15 dB – możliwość dopasowania poziomu sygnału DVB-T2 do warunków instalacji.
• Dystrybucja SAT i TV naziemnej – wspólne przesyłanie sygnałów do gniazd RTV-SAT.
• Zewnętrzny zasilacz – zasilanie urządzenia bez umieszczania zasilacza sieciowego wewnątrz obudowy multiswitcha.
• Montaż wewnętrzny – odpowiedni do rozdzielni telekomunikacyjnych i pomieszczeń technicznych.

Ważne: Oznaczenie 5/16 oznacza pięć wejść i szesnaście wyjść. Nie oznacza obsługi pięciu satelitów. Urządzenie jest przeznaczone do dystrybucji sygnału z jednej pozycji satelitarnej.

W przypadku dekoderów z dwiema niezależnymi głowicami SAT, wymagających dwóch przewodów antenowych, należy przewidzieć dwa wyjścia multiswitcha na jeden dekoder. Rzeczywista liczba obsługiwanych urządzeń zależy więc od konfiguracji odbiorników.

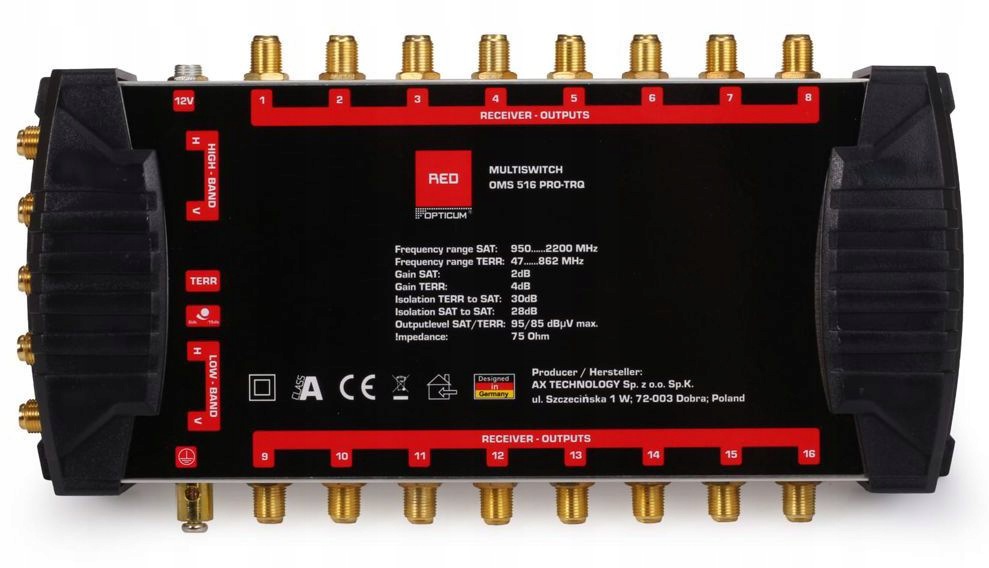

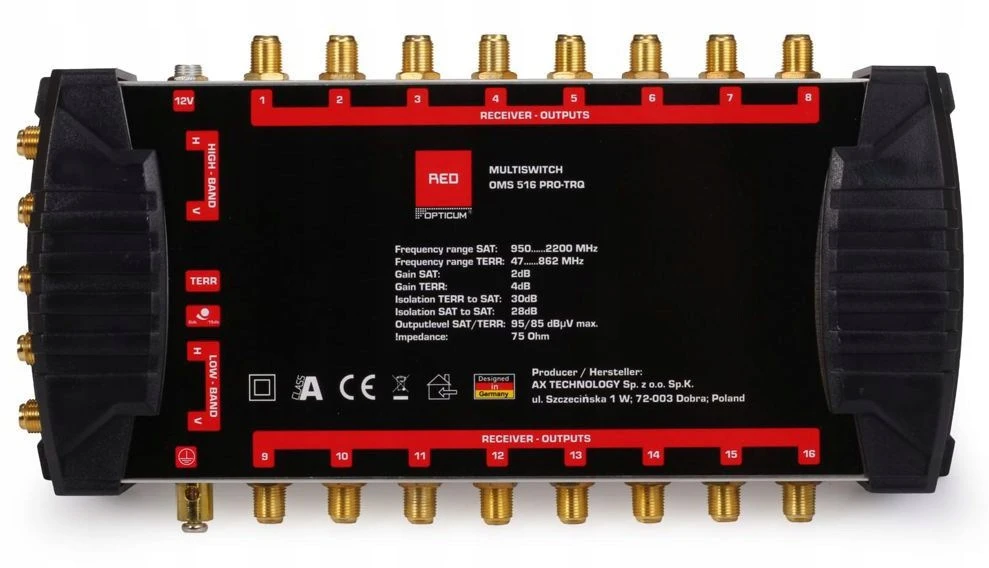

Parametry techniczne multiswitcha Opticum OMS TRQ 5/16

• Marka: Opticum
• Seria: Platinium Line
• Model: OMS 5/16 PRO-TRQ
• Rodzaj urządzenia: multiswitch satelitarny i naziemny
• Liczba wejść: 5
• Wejścia SAT: 4 – VL, HL, VH, HH
• Wejście naziemne: 1 – TERR
• Liczba wyjść abonenckich: 16
• Liczba obsługiwanych pozycji satelitarnych: 1
• Współpraca z konwerterami: QUATTRO, kompatybilne QUAD
• Zakres częstotliwości SAT: 950–2200 MHz
• Zakres częstotliwości naziemnej TERR: 47–862 MHz
• Wzmocnienie toru SAT: 2 dB
• Wzmocnienie toru TERR: 4 dB
• Regulacja tłumienia TERR: 0–15 dB
• Separacja SAT do TERR: 30 dB
• Separacja TERR do SAT: 28 dB
• Separacja między polaryzacjami H/V: 25 dB
• Maksymalny poziom wyjściowy SAT: 95 dBµV
• Maksymalny poziom wyjściowy TERR: 85 dBµV
• Impedancja wejść i wyjść: 75 Ohm
• Przełączanie polaryzacji: 13/18 V
• Przełączanie pasma: sygnał 22 kHz
• Zasilanie multiswitcha: 12 V DC
• Zasilacz zewnętrzny: 230 V AC, 50 Hz
• Temperatura pracy: od 0°C do +55°C
• Wymiary: 255 × 130 × 54 mm
• Miejsce montażu: wewnątrz budynków

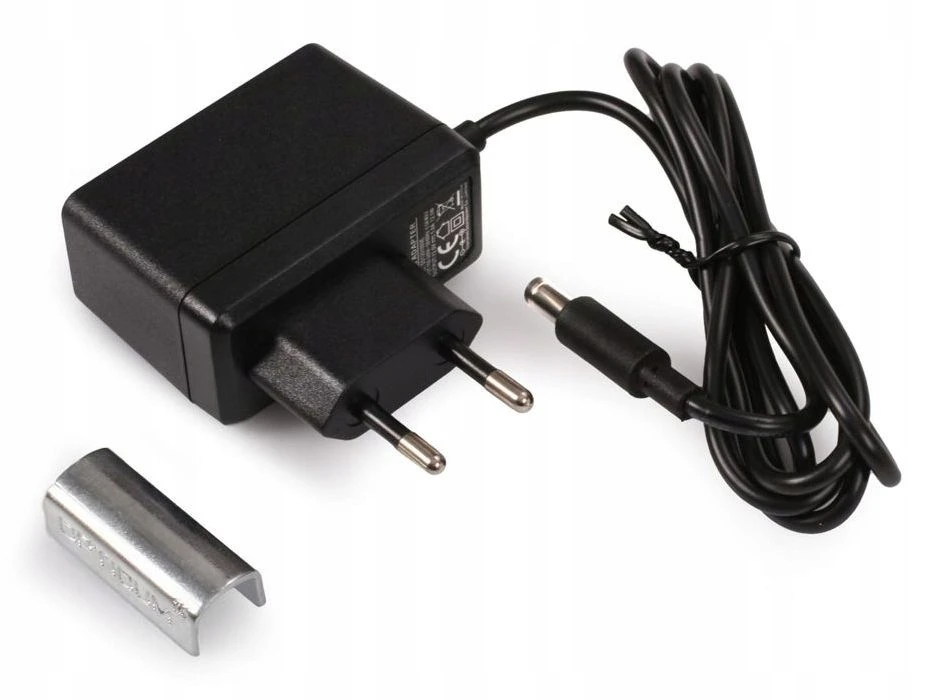

• Zestaw: multiswitch, zasilacz, klucz do złączy F

FAQ – multiswitch Opticum OMS TRQ 5/16 Platinium Line

• Do ilu tunerów można podłączyć multiswitch Opticum 5/16? Urządzenie posiada 16 niezależnych wyjść abonenckich. Można podłączyć do 16 pojedynczych głowic satelitarnych. Dekodery wymagające dwóch niezależnych przewodów zajmują dwa wyjścia.
• Czy multiswitch współpracuje z konwerterem QUATTRO? Tak, jest przeznaczony do instalacji wykorzystujących konwerter QUATTRO z wyjściami VL, HL, VH i HH.
• Czy można podłączyć konwerter QUAD? Tak, urządzenie obsługuje również kompatybilne konwertery QUAD, jednak w typowej instalacji multiswitchowej zalecany jest konwerter QUATTRO.
• Czy Opticum OMS 5/16 rozdziela także telewizję naziemną DVB-T2? Tak, posiada osobne wejście TERR umożliwiające dołączenie sygnału z anteny telewizji naziemnej.
• Czy multiswitch obsługuje dwie satelity, np. Hot Bird i Astra? Nie, model 5/16 jest przeznaczony do jednej pozycji satelitarnej. Do obsługi dwóch pozycji potrzebny jest odpowiedni multiswitch z dziewięcioma wejściami.
• Czy multiswitch ma regulację sygnału DVB-T2? Tak, wyposażono go w regulację tłumienia toru naziemnego w zakresie 0–15 dB, która pomaga dopasować poziom sygnału do instalacji.
• Czy zasilacz jest dołączony do zestawu? Tak, multiswitch jest dostarczany z zewnętrznym zasilaczem sieciowym.
• Czy można zamontować multiswitch na zewnątrz budynku? Nie bez odpowiedniej ochrony. Urządzenie przeznaczone jest do montażu wewnętrznego, w suchym i wentylowanym miejscu.
• Czy multiswitch nadaje się do odbioru kanałów 4K UHD? Tak, może pracować w instalacjach odbierających kanały satelitarne 4K UHD, jeśli antena, konwerter, dekoder i pozostałe elementy instalacji spełniają odpowiednie wymagania.
• Czy do podłączenia telewizora potrzebne jest gniazdo RTV-SAT? W typowej instalacji tak. Odpowiednie gniazdo końcowe pozwala rozdzielić sygnał telewizji satelitarnej i naziemnej.
