Multiswitch Opticum OMS TRQ 5/6 Platinium Line 6 wyjść SAT DVB-T2

Multiswitch Opticum OMS TRQ 5/6 – rozdzielacz sygnału satelitarnego i naziemnego

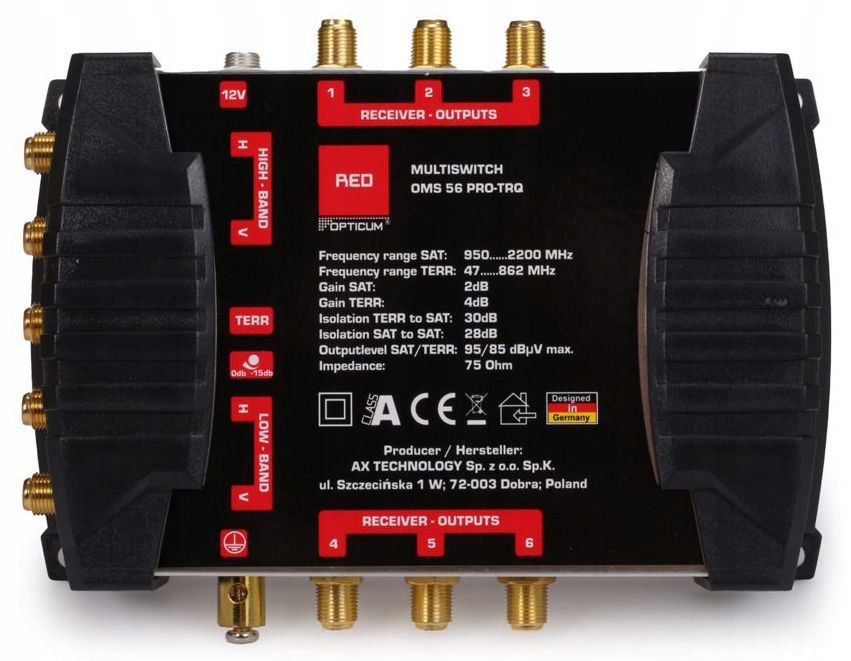

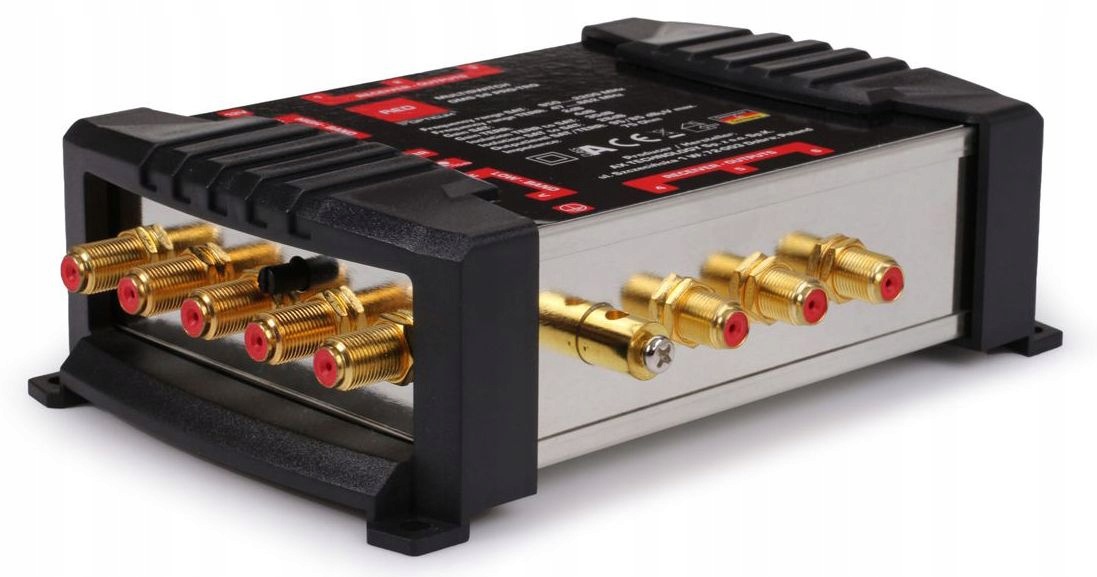

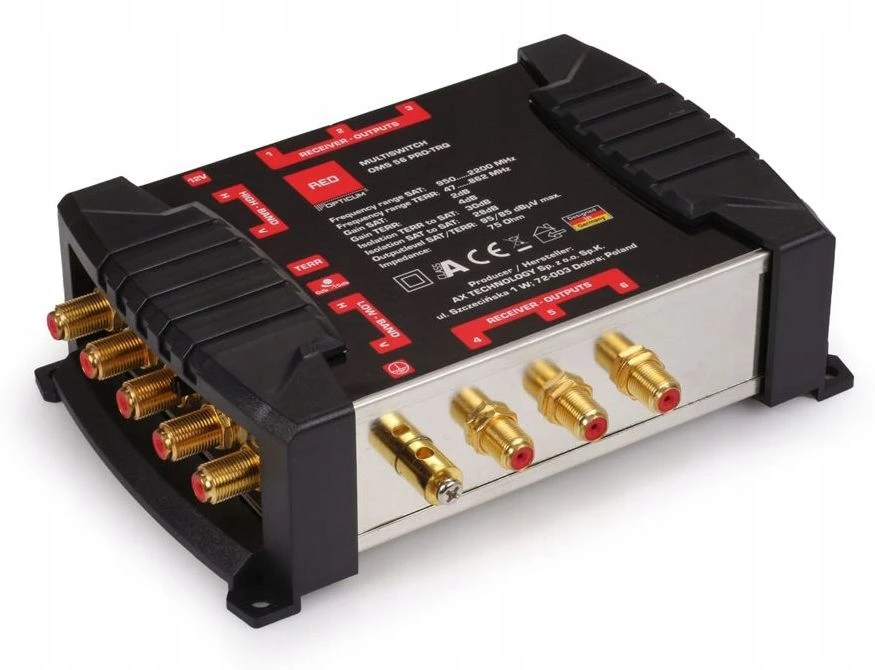

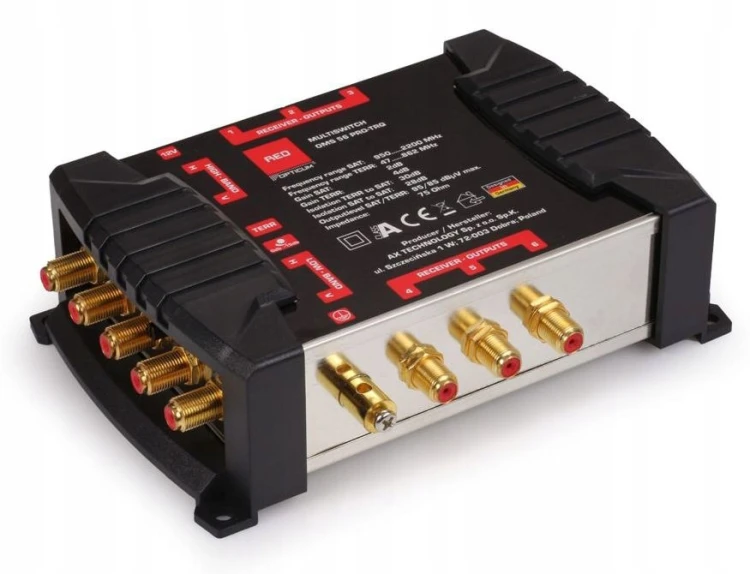

Multiswitch Opticum OMS TRQ 5/6 Platinium Line to urządzenie przeznaczone do rozprowadzania sygnału telewizji satelitarnej DVB-S2 oraz naziemnej DVB-T2 w domowych i niewielkich zbiorczych instalacjach antenowych. Wyposażony w 5 wejść i 6 wyjść abonenckich, pozwala doprowadzić sygnał z jednej pozycji satelitarnej oraz anteny naziemnej do sześciu niezależnych punktów odbiorczych.

Model OMS TRQ 5/6 współpracuje z konwerterami satelitarnymi QUATTRO oraz kompatybilnymi QUAD. Cztery wejścia przeznaczone są do sygnału satelitarnego, natomiast piąte wejście umożliwia podłączenie anteny telewizji naziemnej.

Dzięki zastosowaniu multiswitcha można ograniczyć liczbę osobnych instalacji antenowych i rozprowadzić sygnał SAT oraz DVB-T2 wspólnymi przewodami koncentrycznymi. Rozdzielenie sygnałów przy odbiornikach odbywa się za pomocą odpowiednich gniazd końcowych RTV-SAT.

Multiswitch Opticum Platinium Line wyposażono w pozłacane gniazda, które pomagają ograniczyć problemy związane z utlenianiem styków. Zewnętrzny zasilacz ogranicza dodatkowe nagrzewanie elektroniki wewnątrz obudowy.

Multiswitch 5/6 Opticum – instalacja RTV-SAT dla 6 tunerów

Opticum OMS TRQ 5/6 sprawdzi się w domach jednorodzinnych, niewielkich pensjonatach, biurach oraz innych obiektach wymagających doprowadzenia sygnału telewizyjnego do kilku pomieszczeń.

Najważniejsze zalety urządzenia:

• 6 niezależnych wyjść abonenckich – możliwość podłączenia do sześciu pojedynczych głowic satelitarnych.
• 5 wejść sygnałowych – cztery wejścia SAT i jedno wejście telewizji naziemnej.
• Obsługa konwerterów QUATTRO i QUAD – elastyczne dopasowanie do instalacji antenowej.
• Regulacja tłumienia sygnału naziemnego – możliwość dostosowania poziomu sygnału DVB-T2.
• Pozłacane gniazda – poprawiona odporność styków na utlenianie.
• Zewnętrzny zasilacz – ograniczenie nagrzewania podzespołów urządzenia.
• Dystrybucja SAT i DVB-T2 – przesyłanie sygnałów satelitarnych i naziemnych do gniazd RTV-SAT.

Ważne: Oznaczenie 5/6 oznacza pięć wejść i sześć wyjść, a nie obsługę pięciu satelitów. Multiswitch jest przeznaczony do odbioru sygnału z jednej pozycji satelitarnej, np. Hot Bird.

W przypadku dekoderów wymagających dwóch niezależnych przewodów satelitarnych należy zarezerwować dwa wyjścia multiswitcha na jeden dekoder. Urządzenie umożliwia obsługę sześciu pojedynczych głowic, a nie zawsze sześciu dekoderów wielogłowicowych.

Producent zaleca stosowanie anteny satelitarnej o średnicy co najmniej 80 cm. Multiswitch należy montować wewnątrz budynku, w suchym, wentylowanym miejscu zabezpieczonym przed dostępem osób postronnych.

Parametry techniczne multiswitcha Opticum OMS TRQ 5/6

• Marka: Opticum
• Producent: AX Technology
• Seria: Platinium Line
• Model: OMS TRQ 5/6
• Kod produktu dostawcy: MUL0105
• Rodzaj: multiswitch satelitarny i naziemny
• Liczba wejść: 5
• Wejścia SAT: 4 – VL, HL, VH, HH
• Wejście naziemne: 1 – TERR
• Liczba wyjść abonenckich: 6
• Liczba obsługiwanych pozycji satelitarnych: 1
• Współpraca z konwerterami: QUATTRO, kompatybilne QUAD
• Zakres częstotliwości SAT: 950–2200 MHz
• Zakres częstotliwości naziemnej: 47–862 MHz
• Wzmocnienie toru SAT: 2 dB
• Wzmocnienie toru naziemnego: 4 dB
• Separacja SAT do TERR: 30 dB
• Separacja TERR do SAT: 28 dB
• Separacja między polaryzacjami H/V: 25 dB
• Maksymalny poziom wyjściowy SAT: 95 dBµV
• Maksymalny poziom wyjściowy TERR: 85 dBµV
• Impedancja wejść i wyjść: 75 Ohm
• Sterowanie polaryzacją: 13/18 V
• Sterowanie pasmem: sygnał 22 kHz
• Zasilanie sieciowe: 230 V AC, 50 Hz
• Rodzaj zasilacza: zewnętrzny
• Temperatura pracy: od 0°C do +55°C
• Wymiary: 175 × 133 × 54 mm
• Miejsce montażu: wewnątrz budynku

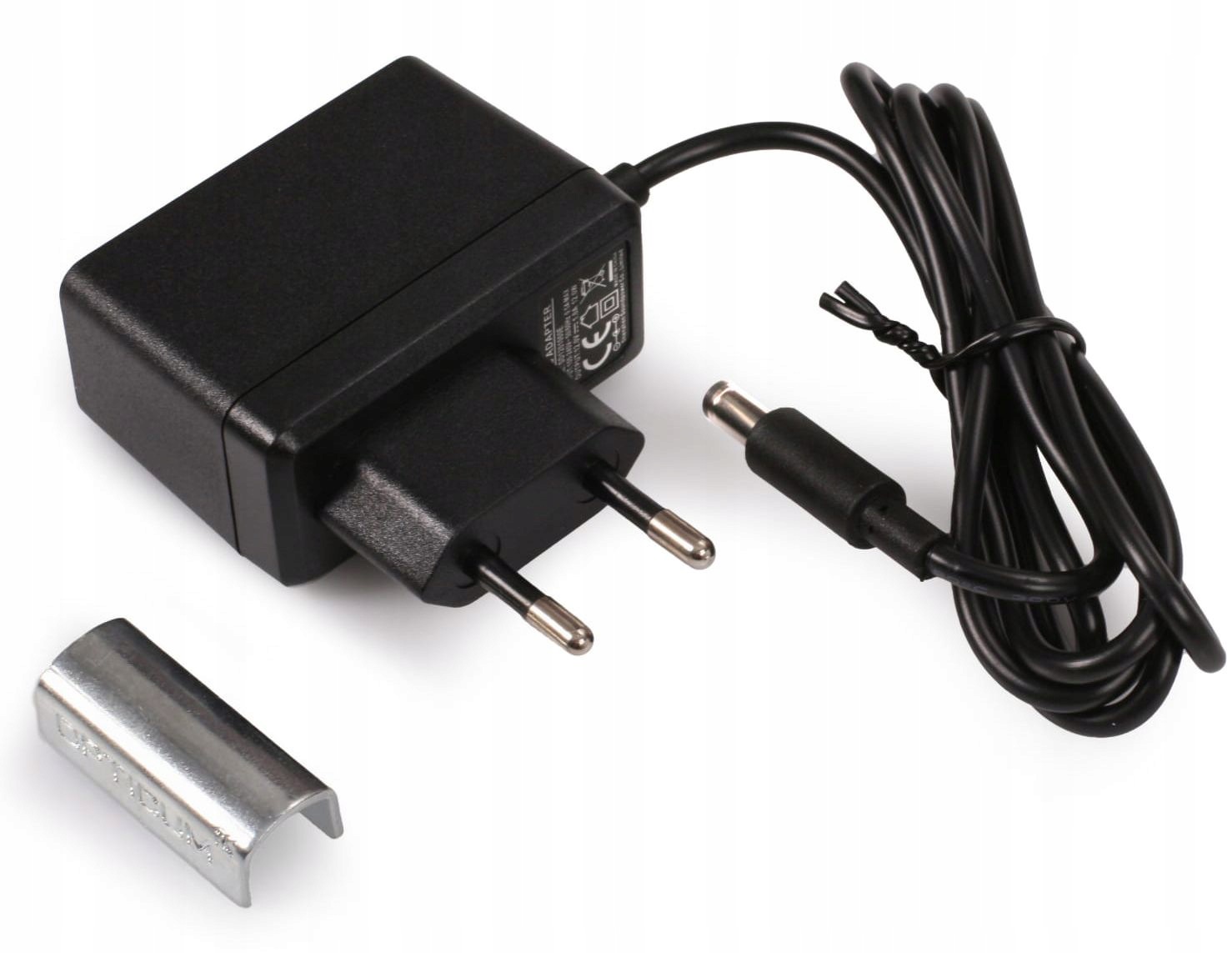

• Zawartość zestawu: multiswitch, zasilacz sieciowy, klucz do złączy F, oryginalne opakowanie

FAQ – multiswitch Opticum OMS TRQ 5/6 Platinium Line

• Do ilu tunerów można podłączyć multiswitch Opticum OMS 5/6? Urządzenie posiada sześć wyjść umożliwiających podłączenie sześciu niezależnych głowic satelitarnych. Dekoder wymagający dwóch przewodów wykorzystuje dwa wyjścia.
• Czy multiswitch współpracuje z konwerterem QUATTRO? Tak, jest przeznaczony do współpracy z konwerterem QUATTRO posiadającym cztery wyjścia VL, HL, VH i HH.
• Czy można zastosować konwerter QUAD? Tak, producent przewiduje również współpracę z kompatybilnymi konwerterami QUAD.
• Czy Opticum OMS TRQ 5/6 rozprowadza telewizję naziemną DVB-T2? Tak, posiada osobne wejście anteny naziemnej, dzięki czemu może przesyłać sygnał DVB-T2 razem z sygnałem satelitarnym.
• Czy multiswitch obsługuje satelity Hot Bird i Astra jednocześnie? Nie, model 5/6 obsługuje jedną pozycję satelitarną. Do odbioru dwóch pozycji potrzebny jest odpowiedni multiswitch z dziewięcioma wejściami.
• Czy multiswitch posiada regulację sygnału telewizji naziemnej? Tak, urządzenie wyposażono w regulację tłumienia toru naziemnego.
• Czy zasilacz jest dołączony do zestawu? Tak, w komplecie znajduje się zewnętrzny zasilacz sieciowy.
• Czy multiswitch można zamontować na zewnątrz budynku? Nie, urządzenie jest przeznaczone do instalacji wewnętrznych, w miejscach chronionych przed wilgocią i warunkami atmosferycznymi.
• Czy urządzenie obsługuje kanały satelitarne HD i 4K UHD? Tak, może pracować w instalacjach odbierających kanały HD i 4K UHD, pod warunkiem zastosowania odpowiedniej anteny, konwertera i odbiornika.
• Czy do każdego telewizora potrzebne jest osobne gniazdo RTV-SAT? W typowej instalacji stosuje się odpowiednie gniazda końcowe, które rozdzielają sygnał satelitarny i naziemny.
