Multiswitch Opticum OMS TRQ 5/8 Platinium Line 8 wyjść SAT DVB-T2

Multiswitch Opticum OMS TRQ 5/8 – rozdzielacz sygnału SAT i DVB-T2

Multiswitch Opticum OMS TRQ 5/8 Platinium Line to urządzenie przeznaczone do rozprowadzania sygnału telewizji satelitarnej DVB-S2 oraz naziemnej DVB-T2 w domowych i zbiorczych instalacjach antenowych. Dzięki 5 wejściom i 8 wyjściom abonenckim umożliwia doprowadzenie sygnału z jednej pozycji satelitarnej oraz anteny naziemnej do ośmiu niezależnych punktów odbiorczych.

Urządzenie współpracuje z konwerterami satelitarnymi QUATTRO oraz kompatybilnymi QUAD. Cztery wejścia SAT obsługują poszczególne zakresy pasma i polaryzacji, natomiast piąte wejście TERR służy do podłączenia anteny telewizji naziemnej.

Multiswitch pozwala przesyłać sygnał satelitarny i naziemny wspólnym przewodem koncentrycznym do każdego punktu odbiorczego. Rozdzielenie sygnałów następuje za pomocą odpowiedniego gniazda końcowego RTV-SAT.

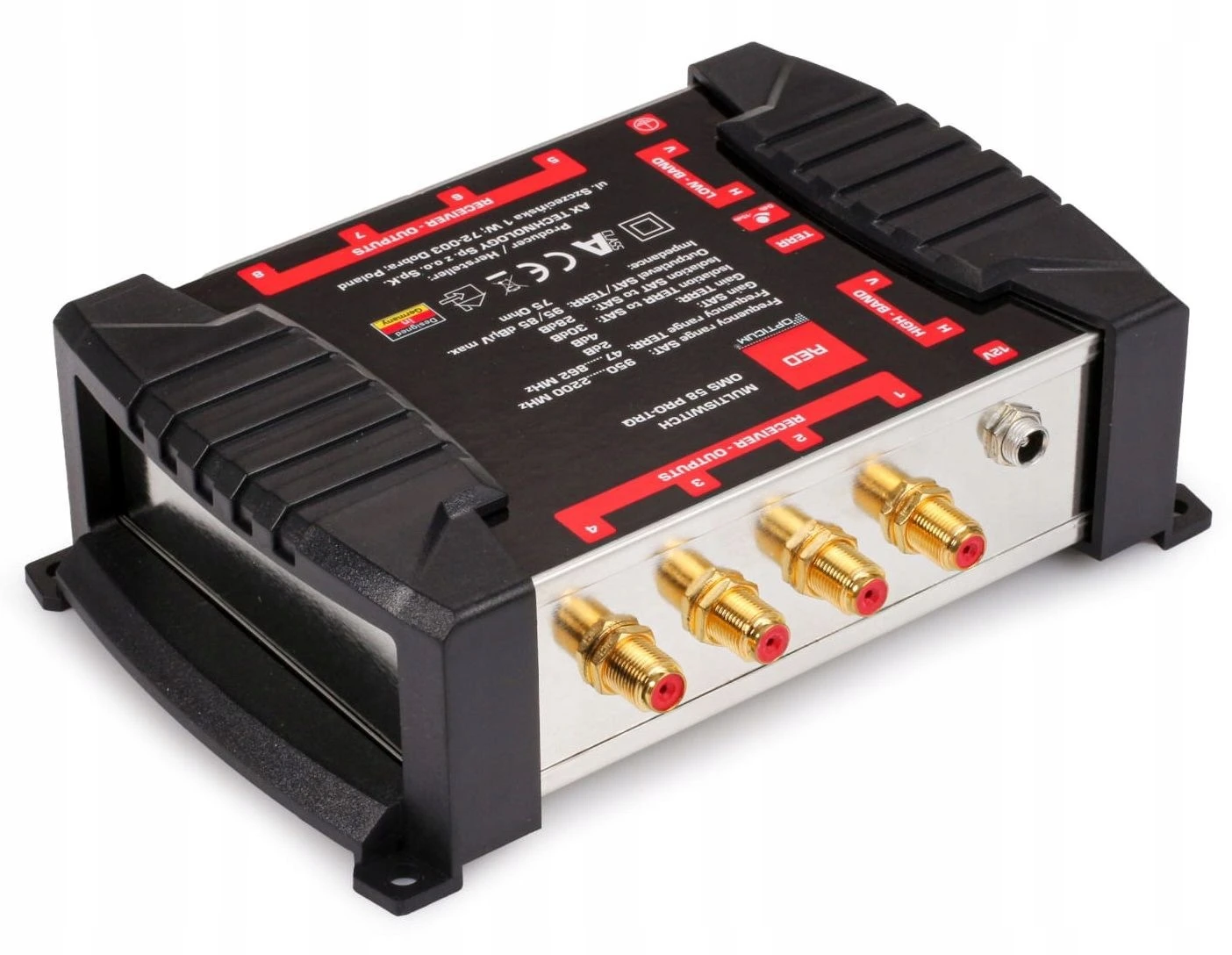

Model Opticum Platinium Line OMS TRQ 5/8 wyposażono w pozłacane gniazda, które ograniczają ryzyko utleniania styków. Zastosowanie zewnętrznego zasilacza pozwala ograniczyć nagrzewanie elektroniki wewnątrz obudowy.

Multiswitch 5/8 Opticum – obsługa 8 tunerów i instalacji antenowych

Multiswitch satelitarny Opticum OMS TRQ 5/8 sprawdzi się w domach jednorodzinnych, mieszkaniach z wieloma punktami telewizyjnymi, niewielkich pensjonatach oraz innych obiektach wymagających centralnego rozprowadzenia sygnału RTV-SAT.

Najważniejsze zalety urządzenia:

• 8 niezależnych wyjść abonenckich – możliwość obsługi ośmiu pojedynczych głowic satelitarnych.
• 5 wejść sygnałowych – cztery wejścia satelitarne oraz jedno wejście telewizji naziemnej.
• Obsługa konwerterów QUATTRO i QUAD – współpraca z odpowiednio dobranym konwerterem satelitarnym.

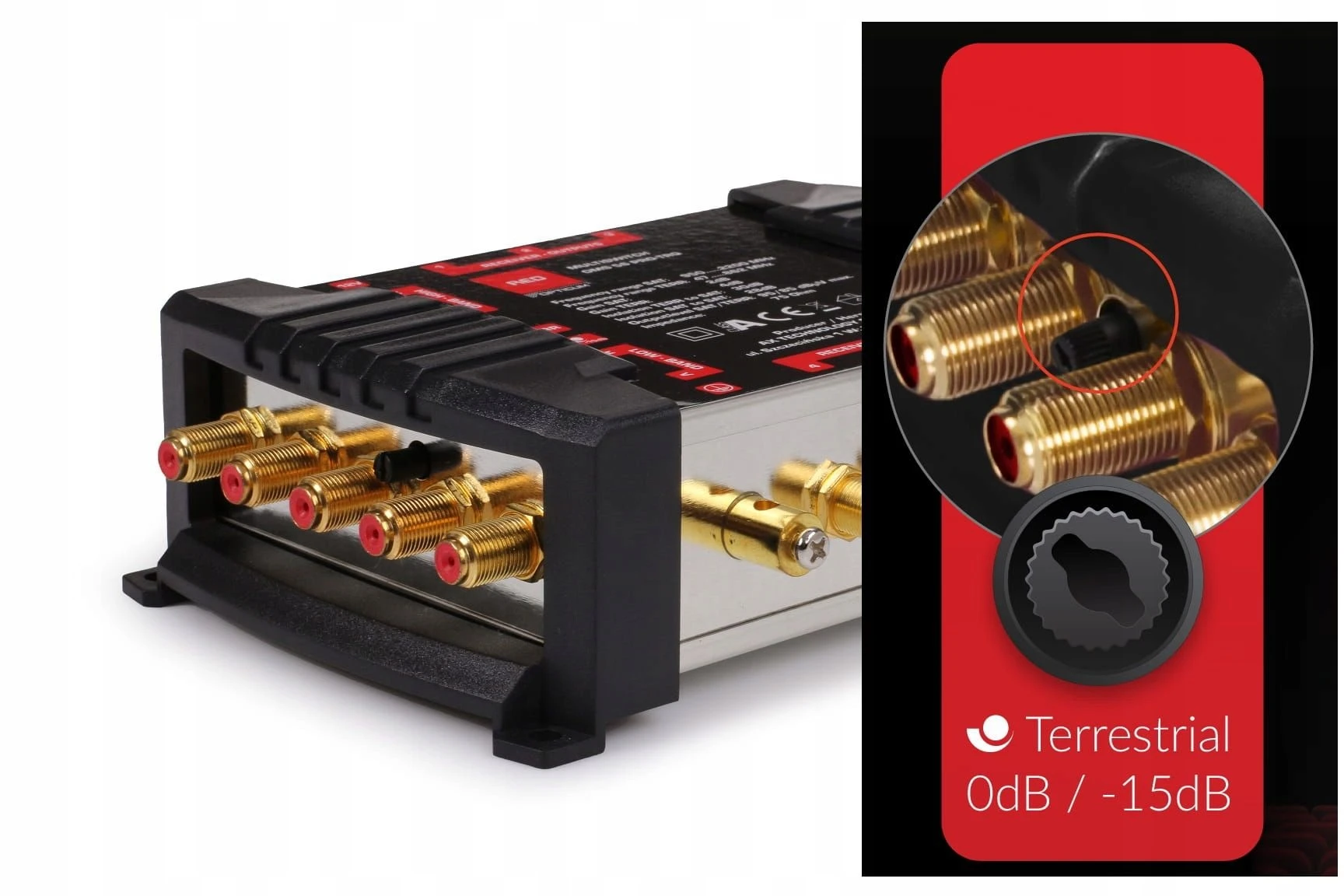

• Regulacja toru naziemnego 0–15 dB – możliwość dostosowania poziomu sygnału DVB-T2 do instalacji.
• Pozłacane złącza – ograniczenie problemów związanych z utlenianiem połączeń.
• Zewnętrzny zasilacz sieciowy – ograniczenie wydzielania ciepła wewnątrz multiswitcha.
• Jednoczesna dystrybucja SAT i DVB-T2 – wygodne rozprowadzenie dwóch rodzajów sygnału do gniazd RTV-SAT.

Ważne: Oznaczenie 5/8 oznacza pięć wejść i osiem wyjść. Urządzenie obsługuje jedną pozycję satelitarną, np. Hot Bird, a nie pięć satelitów.

Osiem wyjść pozwala obsłużyć osiem niezależnych głowic satelitarnych. W przypadku dekoderów wymagających dwóch oddzielnych przewodów antenowych należy przeznaczyć dwa wyjścia multiswitcha na jeden taki dekoder.

Producent zaleca stosowanie anteny satelitarnej o średnicy co najmniej 80 cm. Urządzenie należy instalować wewnątrz budynku, w miejscu suchym, wentylowanym i zabezpieczonym przed wpływem warunków atmosferycznych.

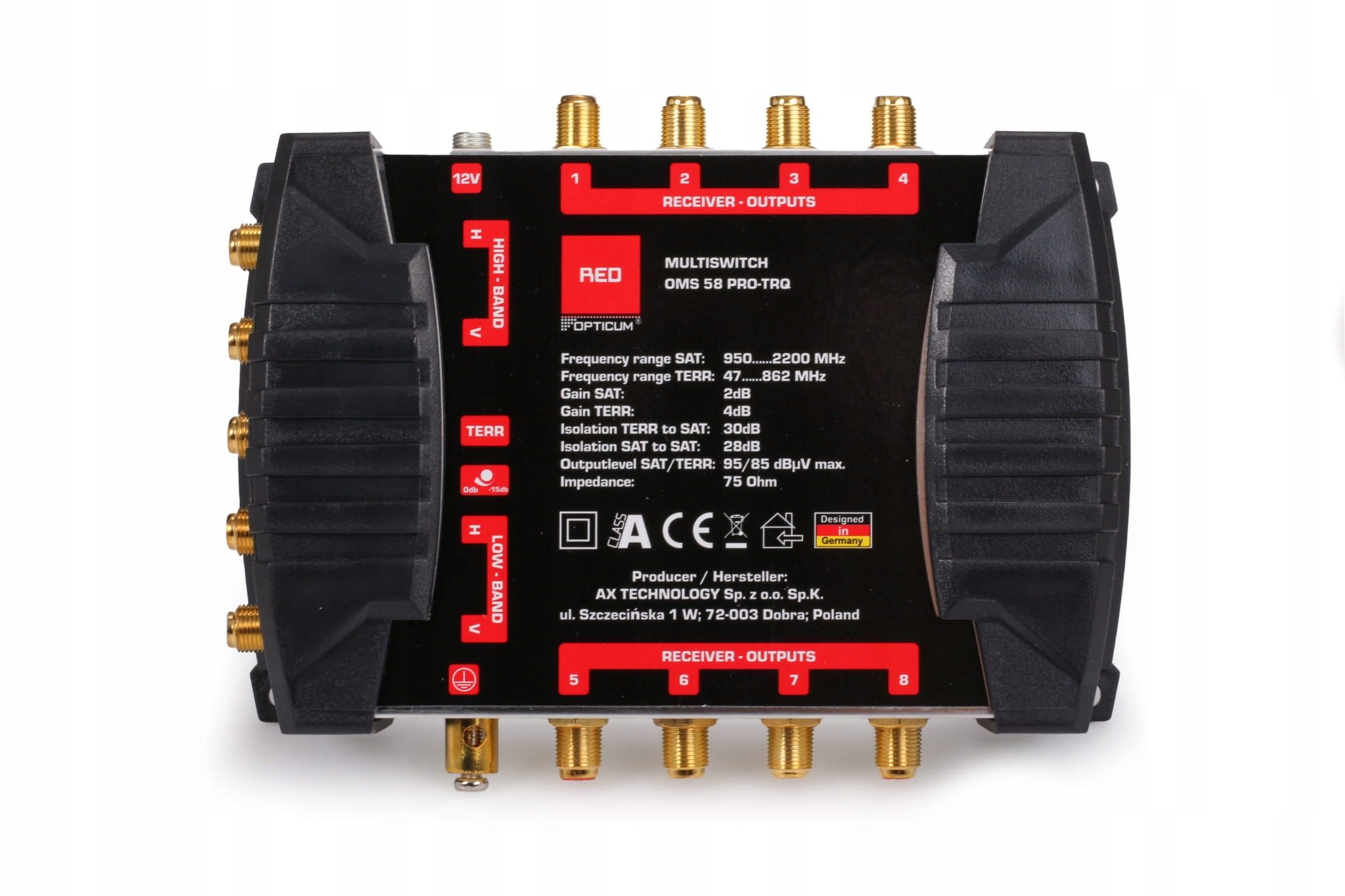

Parametry techniczne multiswitcha Opticum OMS TRQ 5/8

• Marka: Opticum
• Producent: AX Technology
• Seria: Platinium Line
• Model: OMS TRQ 5/8
• Kod produktu dostawcy: MUL0106
• Rodzaj urządzenia: multiswitch satelitarny i naziemny
• Liczba wejść: 5
• Wejścia SAT: 4 – VL, HL, VH, HH
• Wejście naziemne: 1 – TERR
• Liczba wyjść abonenckich: 8
• Obsługiwane pozycje satelitarne: 1
• Współpraca z konwerterami: QUATTRO, kompatybilne QUAD
• Zakres częstotliwości SAT: 950–2200 MHz
• Zakres częstotliwości naziemnej TERR: 47–862 MHz
• Wzmocnienie toru SAT: 2 dB
• Regulacja toru naziemnego TERR: 0–15 dB
• Separacja SAT do TERR: 25 dB
• Separacja TERR do SAT: 25 dB
• Separacja między polaryzacjami H/V: 25 dB
• Maksymalny poziom wyjściowy SAT: 95 dBµV
• Maksymalny poziom wyjściowy TERR: 85 dBµV
• Impedancja wejść i wyjść: 75 Ohm
• Przełączanie polaryzacji: 13/18 V
• Przełączanie pasma: sygnał 22 kHz
• Zasilanie sieciowe: 230 V AC, 50 Hz
• Rodzaj zasilacza: zewnętrzny
• Temperatura pracy: od 0°C do +55°C
• Wymiary: 175 × 133 × 54 mm
• Miejsce montażu: wewnątrz budynków

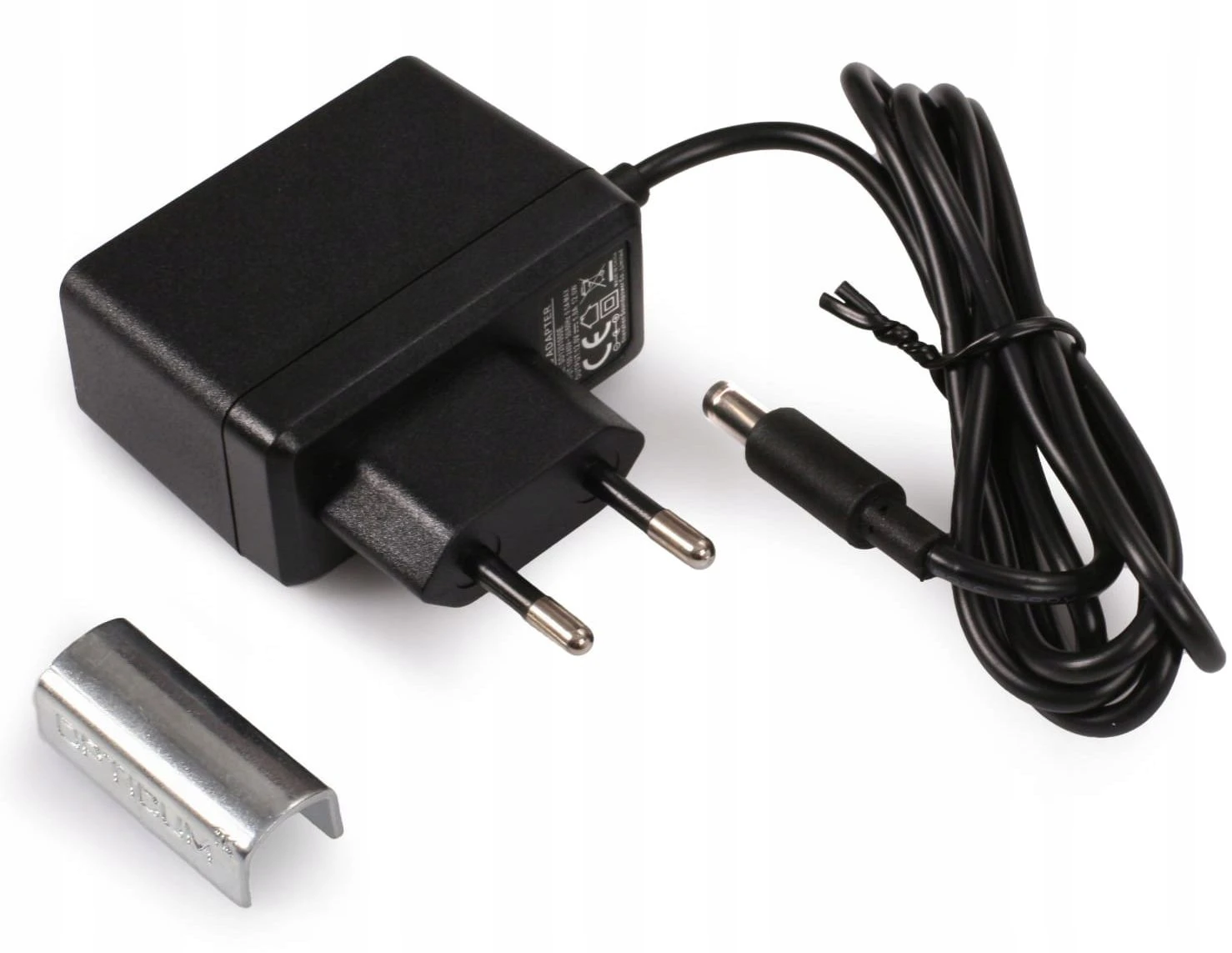

• Zawartość zestawu: multiswitch, zasilacz sieciowy, klucz do złączy F, oryginalne opakowanie

FAQ – multiswitch Opticum OMS TRQ 5/8 Platinium Line

• Do ilu tunerów można podłączyć multiswitch Opticum 5/8? Urządzenie posiada osiem wyjść abonenckich, co pozwala obsłużyć osiem niezależnych głowic satelitarnych. Dekodery wymagające dwóch przewodów wykorzystują dwa wyjścia.
• Czy multiswitch OMS TRQ 5/8 współpracuje z konwerterem QUATTRO? Tak, urządzenie przeznaczone jest do współpracy z konwerterem QUATTRO posiadającym wyjścia VL, HL, VH i HH.
• Czy można zastosować konwerter QUAD? Tak, producent dopuszcza współpracę z kompatybilnymi konwerterami QUAD.
• Czy multiswitch rozprowadza również sygnał DVB-T2? Tak, osobne wejście TERR pozwala doprowadzić sygnał telewizji naziemnej i przesłać go do gniazd abonenckich razem z sygnałem SAT.
• Czy Opticum 5/8 obsługuje jednocześnie Hot Bird i Astrę? Nie, model obsługuje jedną pozycję satelitarną. Do dwóch pozycji należy zastosować odpowiedni multiswitch 9-wejściowy.
• Czy można regulować poziom sygnału telewizji naziemnej? Tak, urządzenie posiada regulację toru naziemnego w zakresie 0–15 dB.
• Czy multiswitch ma zasilacz w zestawie? Tak, w komplecie znajduje się zewnętrzny zasilacz sieciowy.
• Czy multiswitch można zamontować na zewnątrz budynku? Nie, urządzenie jest przeznaczone do instalacji wewnętrznych, w suchych i wentylowanych pomieszczeniach.
• Czy Opticum OMS TRQ 5/8 nadaje się do telewizji satelitarnej 4K UHD? Tak, może być elementem instalacji odbierającej kanały 4K UHD, pod warunkiem zastosowania odpowiedniej anteny, konwertera i dekodera.
• Czy do podłączenia odbiornika potrzebne jest gniazdo RTV-SAT? W typowej instalacji stosuje się gniazdo końcowe RTV-SAT, które rozdziela sygnał satelitarny i naziemny.
